BF-1 KV/300A-1200A變壓器套管(尾部螺桿連接)
變壓器套管是變壓器內部的高、低壓引線引到油箱外部的出線裝置，具有規定的電氣強度和足夠的機械強度。與套管連接的線 圈，其電壓等級決定了套管的絕緣結構。套管的使用電流決定了導電部分的截面和接線頭的結構。
普通型套管
1.使用條件及性能 1.1 環境溫度
1.2普通型套管不超過1000m,加強型及防污型套管使用地點海拔離度不超過2500m。
1.3普通型套管適用于輕污穢地區，防污型套管適用于重污穢地區c 1.4安裝角度：垂直或傾斜角度不超過30°。
符號含義
B-變壓器用；D-單體瓷絕緣；F-復合瓷絕緣；J-有附加絕緣：W-防污；L-穿纜（或可裝電流互感器），套管型號中“廣前 的數字表示額定電壓（KV ) 后的數字表示額定電流(A)。
| 額定電壓（KV） | 最高電壓（KV） | 60秒工頻耐受電壓（有效值） | 雷電沖擊干耐受電壓（峰值） | |
| 干 | 濕 | 全波 | ||
| 1 | 8 | |||
| 6 | 7.2 | 26 | 23 | 60 |
| 10 | 12 | 42 | 30 | 75 |
| 35 | 40.5 | 98 | 80 | 200 |
| 66 | 72.5 | 147 | 140 | 325 |

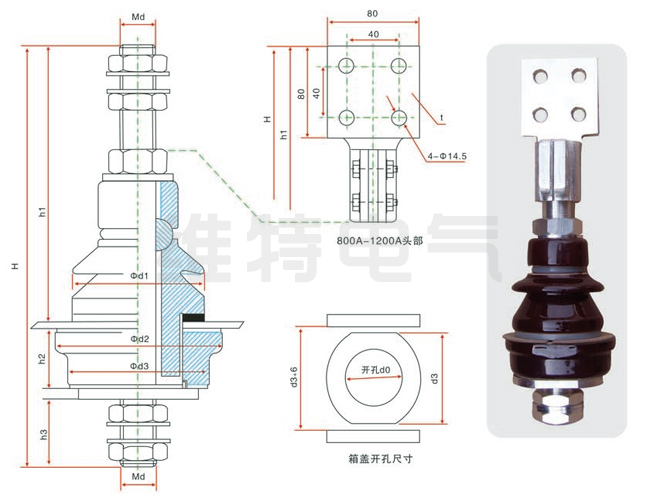

外形尺寸：

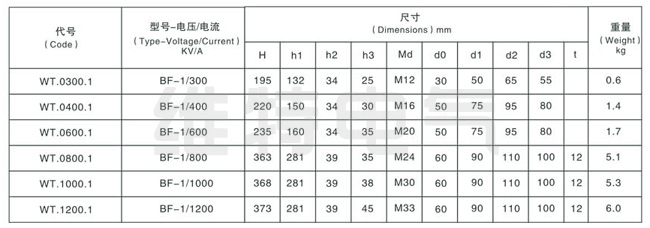

套管技術參數及外形尺寸：
